Efectele temperaturii asupra îmbinărilor din alamă PPR: cauze, riscuri și soluții

Problema de bază: două materiale, două rate de expansiune

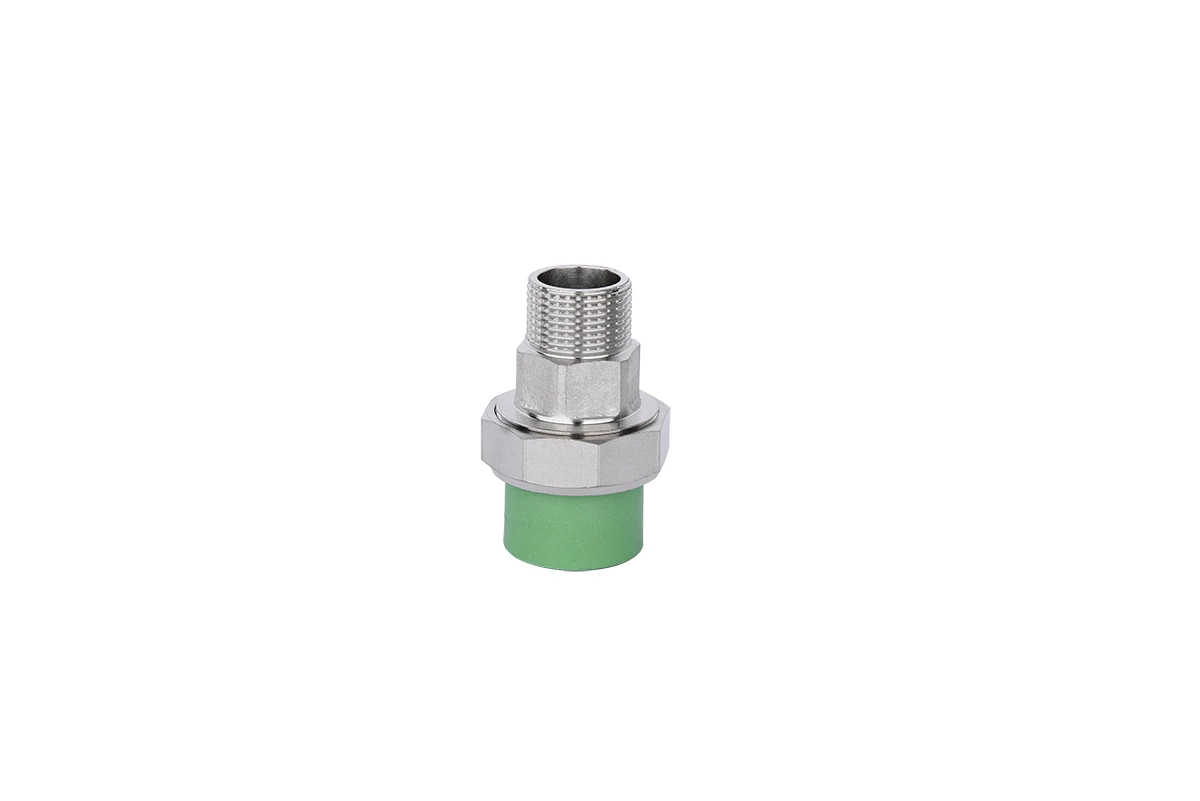

O îmbinare din alamă PPR este o componentă compozită. Corpul PPR se ocupă de conexiunile țevilor sudate prin topire. Inserția din alamă asigură portul filetat pentru împerecherea cu componente metalice. Fiecare material are propriul coeficient de dilatare termică și sunt foarte diferite.

Alamăse extinde la aproximativ19 × 10⁻⁶ /°C.
PPRse extinde la aproximativ150 × 10⁻⁶ /°C.

Asta este aproximativ unDiferență 8:1. Când temperatura se schimbă, cele două materiale se mișcă cu viteze diferite. Inserția din alamă vrea să rămână aproape de dimensiunile sale originale. Organismul PPR vrea să se extindă sau să se contracte de aproape opt ori mai mult.

Într-o îmbinare bine proiectată, acest diferențial este găzduit de geometria lipirii insertului și de capacitatea materialului de a se flexa. Într-o îmbinare prost proiectată sau instalată incorect, diferența devine o sursă de stres care se manifestă în timp sub formă de scurgeri, slăbirea îmbinărilor sau degradarea materialului.

Trei moduri de defecțiune cauzate de ciclul de temperatură

1. Scurgeri la interfața de inserare

Pe măsură ce temperatura crește, corpul PPR se extinde mai mult decât inserția de alamă. Dacă lipirea inserției este marginală, această diferență creează o cale de gol la interfața PPR-alama. Apa sub presiune găsește această cale.

Când temperatura scade, are loc invers. PPR se contractă mai mult decât alama, lăsând potențial inserția de alamă ușor mândru de poziția sa inițială. Ciclul repetat poate slăbi progresiv insertul.

2. Slăbirea articulațiilor filetate

Conexiunea filetată dintre inserția din alamă a îmbinării și componenta mamă de îmbinare este, de asemenea, supusă ciclării termice. Expansiunea diferențială dintre inserția de alamă și o componentă de îmbinare metalică - sau între alamă și un filet mamă PPR - poate reduce treptat preîncărcarea filetului.

O îmbinare care a fost strânsă corect la instalare poate pierde preîncărcare după sute de cicluri termice, creând o cale de scurgere care nu a existat inițial.

3. Degradarea materialului la temperaturi extreme

Temperatură ridicatăînmoaie PPR. Modulul materialului scade, reducând capacitatea acestuia de a menține compresia pe inserția de alamă. La temperaturi susținute peste valoarea nominală a materialului, corpul PPR se poate deforma permanent, distrugând lipirea inserției.

Temperatură scăzutăfragilizează PPR. Rezistența la impact scade semnificativ sub punctul de îngheț. O îmbinare care supraviețuiește unei mușcări de frig se poate crăpa din cauza solicitărilor mecanice minore care ar fi inofensive la temperatura camerei.

Coroziunea alamaaccelerează în medii cu temperatură ridicată și umiditate ridicată. Dezincificarea - leșierea selectivă a zincului din alamă - slăbește inserția și poate duce în cele din urmă să defecteze structural.

Strategii de atenuare

Selectarea materialelor

specificația PPR- Selectați clasele PPR evaluate pentru intervalul de temperatură real al aplicației. Pentru serviciul de apă caldă, confirmați evaluarea continuă la temperatura de funcționare a sistemului cu reducerea corespunzătoare a presiunii. Pentru climatele reci, verificați performanța impactului la temperatură scăzută.

Specificație alamă- Specificați aliaje de alamă rezistente la coroziune. Alama DZR (rezistenta la dezincificare) sau alama cu straturi de protectie functioneaza mai bine in medii umede sau agresive chimic. Costul suplimentar este mic în raport cu costul eșecului prematur.

Practici de instalare

Controlul cuplului- Strângeți conexiunile filetate la cuplul specificat de producător. Strângerea excesivă deteriorează firele și corpul PPR; strângerea insuficientă lasă o cale de scurgere. O cheie dinamometrică îndepărtează presupunerile.

Cazare de expansiune- În cazul în care uniunea este instalată într-un circuit supus unei mișcări termice semnificative, asigurați bucle de expansiune sau conectori flexibili. Acestea absorb modificările dimensionale înainte de a ajunge la unire.

Aliniere- Asigurați-vă că uniunea nu este forțată în poziție. O îmbinare sub tensiune de încovoiere are o toleranță redusă la solicitarea termică suplimentară.

Izolare

Izolarea conductelor- Izolația cu spumă sau fibră de sticlă pe țevile conectate reduce rata de schimbare a temperaturii experimentată de îmbinare. Tranzițiile mai lente înseamnă stres diferențial de vârf mai mic.

Izolație de unire- Manșoanele de izolație preformate concepute pentru fitinguri oferă protecție directă. Acest lucru este deosebit de valoros în spațiile necondiționate - mansarde, subsoluri, spații de târât - unde variațiile de temperatură sunt cele mai mari.

Întreţinere

Inspecție periodică- Verificați îmbinările pentru scurgeri, pete de coroziune sau slăbiri vizibile. Detectarea timpurie împiedică problemele mici să devină defecțiuni ale sistemului.

Ungerea filetului- Aplicați lubrifiant adecvat pe filete în timpul întreținerii. Acest lucru reduce frecarea în timpul strângerii, previne uzura și oferă o anumită protecție împotriva coroziunii. Selectați lubrifianți compatibili cu fluidul de sistem și cu domeniul de temperatură de aplicare.

Performanța temperaturii în funcție de tipul de produs

Diferitele fitinguri din alamă PPR prezintă profile termice diferite:

Factorul comun pentru toate aceste produse esteInterfață PPR-alama. Acolo se concentrează stresul diferențial termic și aici contează cel mai mult producția de calitate.

Lista de verificare pentru proiectare și achiziții

Când se specifică îmbinările din alamă PPR pentru aplicații cu variații semnificative de temperatură:

Confirmați intervalul de temperatură- Stabiliți temperaturile minime și maxime efective pe care le va experimenta sindicatul, inclusiv excursiile de scurtă durată.

Verificați evaluarea PPR- Potriviți gradul PPR la intervalul de temperatură cu reducerea corespunzătoare a presiunii.

Specificați aliajul de alamă- Necesită alamă rezistentă la coroziune, în special pentru medii umede sau agresive chimic.

Confirmați lipirea inserției- Întrebați furnizorul despre metoda de lipire a inserției și dacă a fost testată sub ciclu termic.

Planifică expansiune cazare- Includeți bucle de expansiune sau conectori flexibili unde mișcarea termică este semnificativă.

Specificați izolația- Necesită izolație de țevi și fitinguri în spații necondiționate.

Stabiliți programul de întreținere- Includeți inspecția îmbinării și lubrifierea filetului în planul de întreținere.

Despre Zhejiang Lvzhou Pipe Technology Co., Ltd.

Zhejiang Lvzhou Pipe Technology Co., Ltd. a produs țevi și fitinguri pentrumai mult de 12 ani, producând îmbinări din alamă PPR și o gamă completă de fitinguri PPR din copolimer aleatoriu de înaltă calitate din polipropilenă. Compania detineCertificare ISO 9001:2015prin CIEC (Beijing) Certification & Inspection Co., Ltd., iar gama sa de produse includeȚevi și fitinguri PPR, țevi PERT, țevi PE, țevi PEXC și prefiltre.

Pentru proiectele cu cerințe de temperatură exigente, echipa tehnică a lui Lvzhou poate oferi sfaturi cu privire la selecția materialelor, specificațiile inserției, acomodarea expansiunii și practicile de instalare care abordează ciclul termic. Fabrica este situată înHuzhou, lângă Shanghai, oferind acces eficient la transportul global. Produsele sunt exportate cătreOrientul Mijlociu, Africa, Asia, America de Sud, Europa și America de Nord.

Vizitawww.lvzhoupipe.compentru a revizui gama de îmbinări din alamă PPR sau contactați echipa tehnică pentru a discuta cerințele dumneavoastră specifice pentru temperatură.
